Экспресс-проверка кастора

Большинство УАЗоводов, сталкиваясь с проблемой курсовой устойчивости своих автомобилей, обращаются к Интернету, где им встречается забугорное и чаще всего непонятное слово "кастор", которое и является виновником "пьяного" поведения автомобиля на асфальте.
Копнув глубже, он выясняет, что кастором называют продольный угол наклона оси шкворней. Сразу становится все понятно, так бы и говорили, а то какой-то там "кастор".

В конечном счете, возникают три задачи:
1. Замерить штатный кастор.
2. Отталкиваясь от результатов замера, изменить его на нужную величину.
3. Замерить полученный результат.

В современном мире, насыщенном различной диагностической аппаратурой, выполнить измерения не составляет труда. В любом городе найдется не один стенд сход-развала, где геометрию колес могут замерить с приемлемой точностью. Но вот беда, во-первых, процедура достаточно долговременная, во-вторых, каждый замер стоит денег, а в-третьих, далеко не в каждом УАЗовском сервисе есть в наличии стенды. Нет его и у нас. Занимает слишком много места, а с площадями у нас острый дефицит — видать на Алтае земли мало. А вот измерять кастор нам приходится регулярно. Собственным методом измерения кастора во время его изменения, мы и решили поделиться с коллегами.

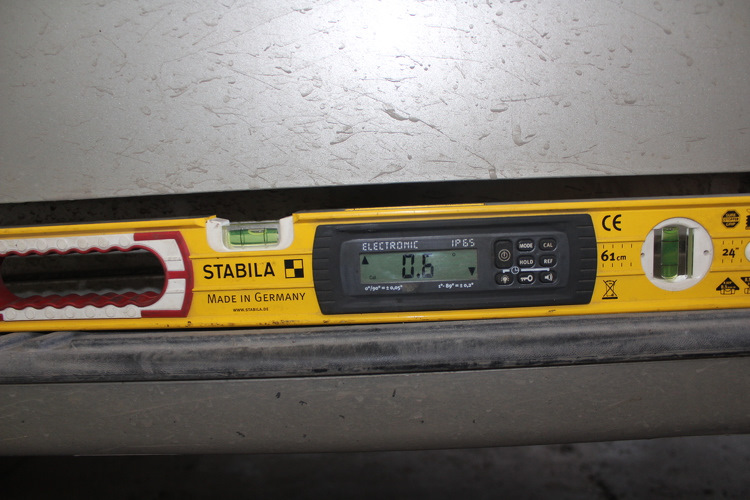

Для начала выставляем автомобиль более-менее горизонтально с помощью электронного уровня, уложенного на подножку.

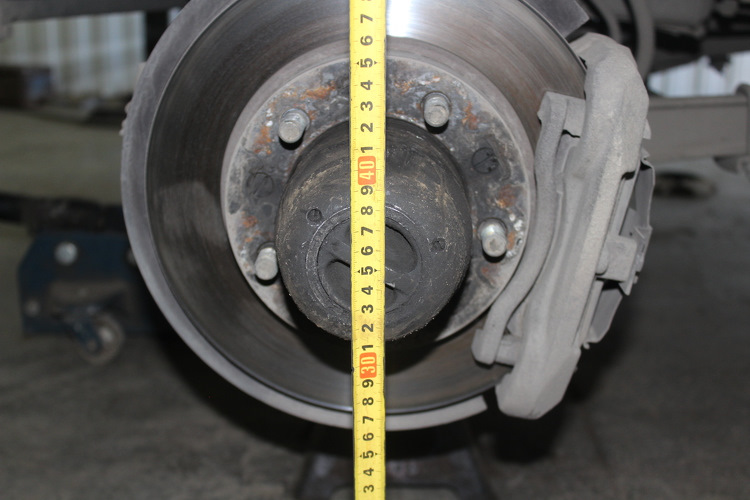

Измеряем расстояние от пола до центра колеса.

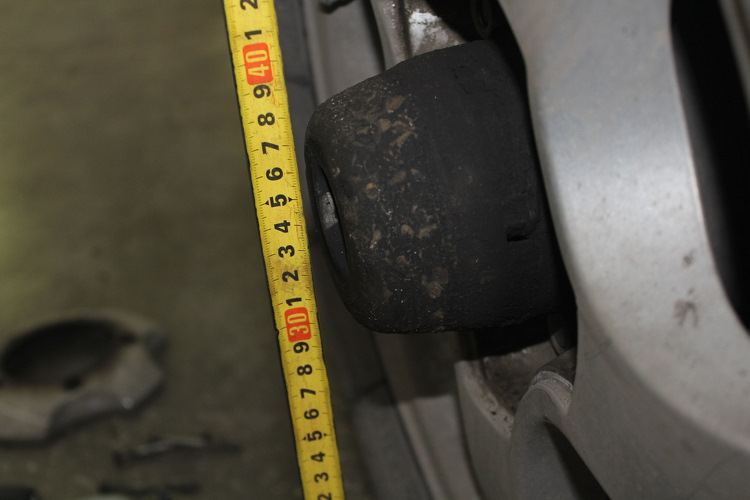

Устанавливаем передний мост на подставки, снимаем колеса. При этом следим, чтобы расстояние до центра колеса осталось прежним, а горизонтальность подножек не пострадала.

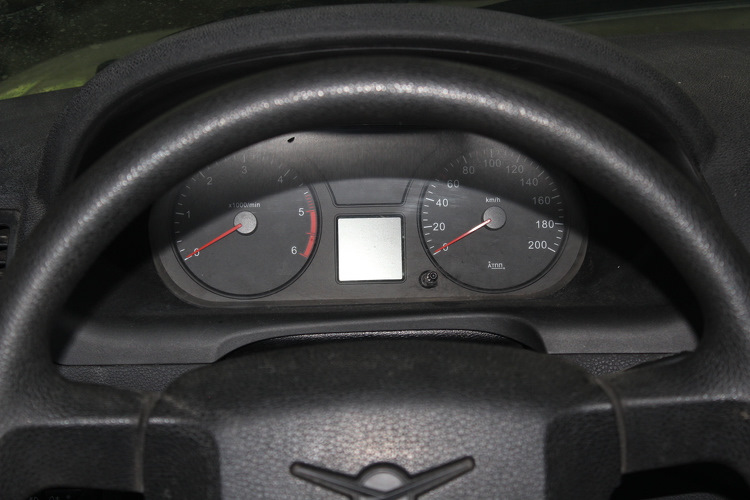

Устанавливаем спицу рулевого колеса в положение прямолинейного движения.

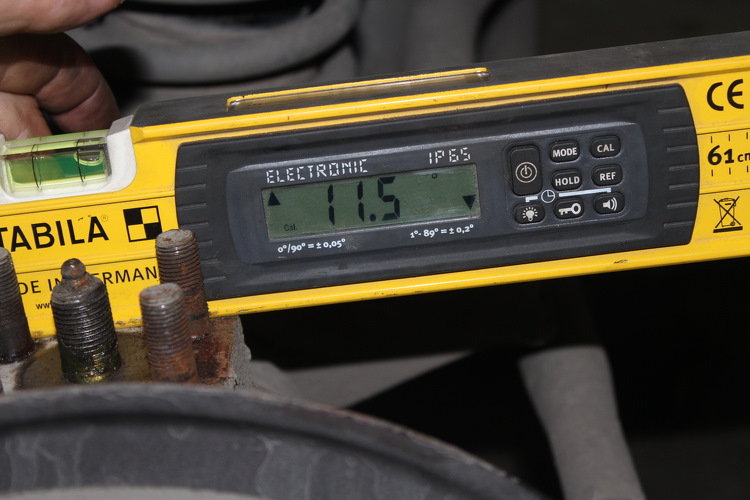

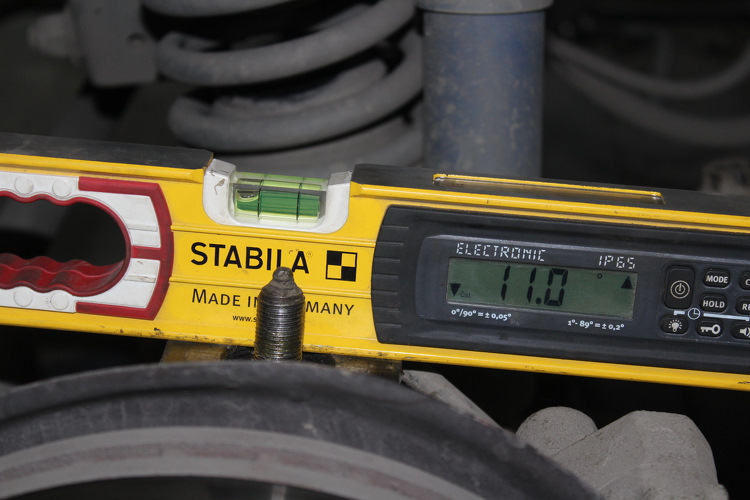

На левом поворотном кулаке отворачиваем гайку шкворня, снимаем накладку с прокладкой, зачищаем привалочную поверхность колодца шкворня, прикладываем к ней уровень и записываем показания.


На правом поворотном кулаке демонтируем рычаг, зачищаем плоскость и так же прикладываем уровень. Записываем показания прибора.

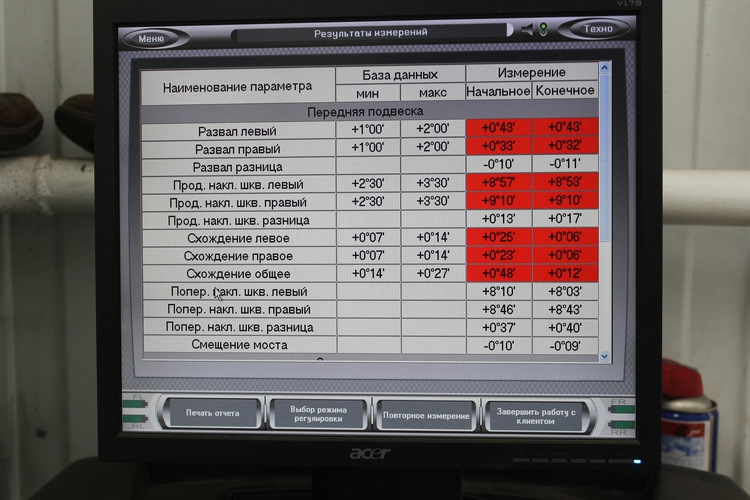

Как видим, на моем автомобиле кастор практически идеальный и, измеренный таким способом, равен 11 градусам. Сравним с показаниями стенда.


Есть отличие примерно 2 градуса, причина кроется в наличии тригонометрической зависимости между измеряемыми углами. В случае с уровнем, мы измеряем угол наклона плоскости перпендикулярной к оси шкворней, а в случае со стендом, измеряется угол между вертикалью и осью наклона шкворней. И наверняка, путем нехитрых вычислений, можно посчитать эту разницу более точно, но это уже задача для интеллектуалов, мы из школы давно выпустились. Для нас более важно, при производстве работ обеспечивать разность показаний по сторонам не более 1 градуса. Для этих требований подобный метод замера вполне приемлем.

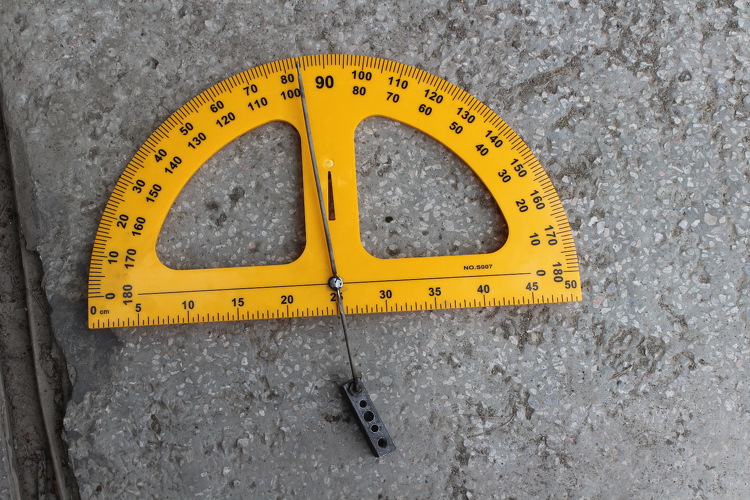

Добавим, что цена электронных уровней с достаточной точностью измерения начинается от 1 000 рублей. А для тех, кому и эта цена кажется негуманной, можем предложить еще более плеонектический вариант.


Тоже вполне приемлемый инструмент, цена вопроса от 400 рублей.
